旋盤加工されたアルミのリングを2分割しています。加工が進むと加工液が濁ってスパークの様子は見えなくなってしまうので、加工し始めの頃に撮影してみました。 #ミクロ技研 #ワイヤーカット加工 #ワイヤーカット #戸田市 #2分割加工

既製品のスプロケットからの切り出し加工 中心穴と写真上の丸穴とで回転位置を出し指定された角度で切り抜いています。 #ワイヤーカット #ワイヤーカット加工 #ミクロ技研 #三菱電機 #埼玉 #戸田市

テーパー角度14度の加工幅公差は0〜＋0.1でしたが大きめを狙って欲しいとの事で＋0.06〜＋0.09の範囲に収まりました。面粗度はRa0.61 Rmax5.0程度に仕上げてあります。

幅8mmH7公差のキー溝を両側に外側の歯車の山と90度の位置と指定されています。この様な加工ではケガキ線基準ではなく外の歯車と中心穴で厳密に角度を割り出して加工致します。 #キー溝加工 #ワイヤーカット #ワイヤーカット放電加工 #ミクロ技研

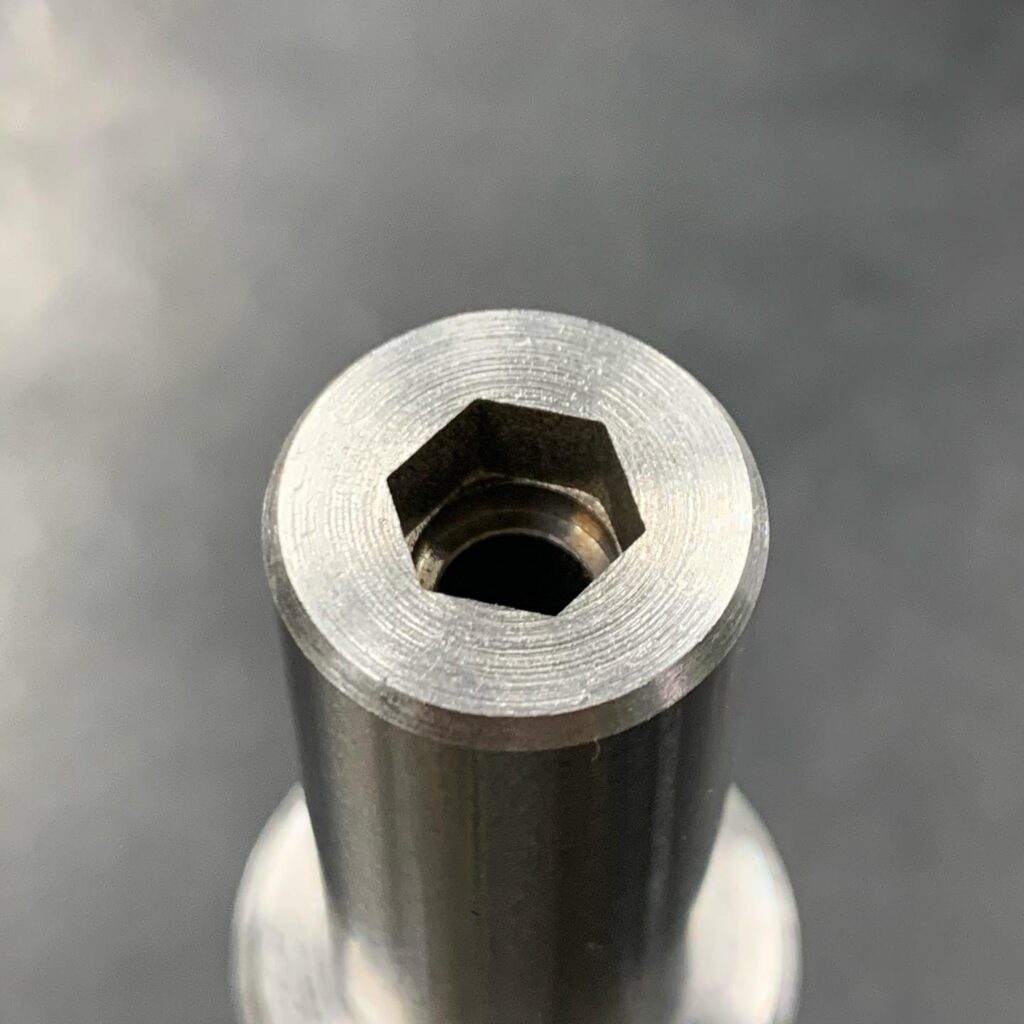

弊社へのご依頼で結構多いのが六角穴放電加工です。弊社では様々なサイズの六角穴用電極を事前に用意してありますので、対応できるサイズであれば即日対応も可能です。もし該当するサイズのストックが無かったとしても社内のワイヤーカットで切り出して加...

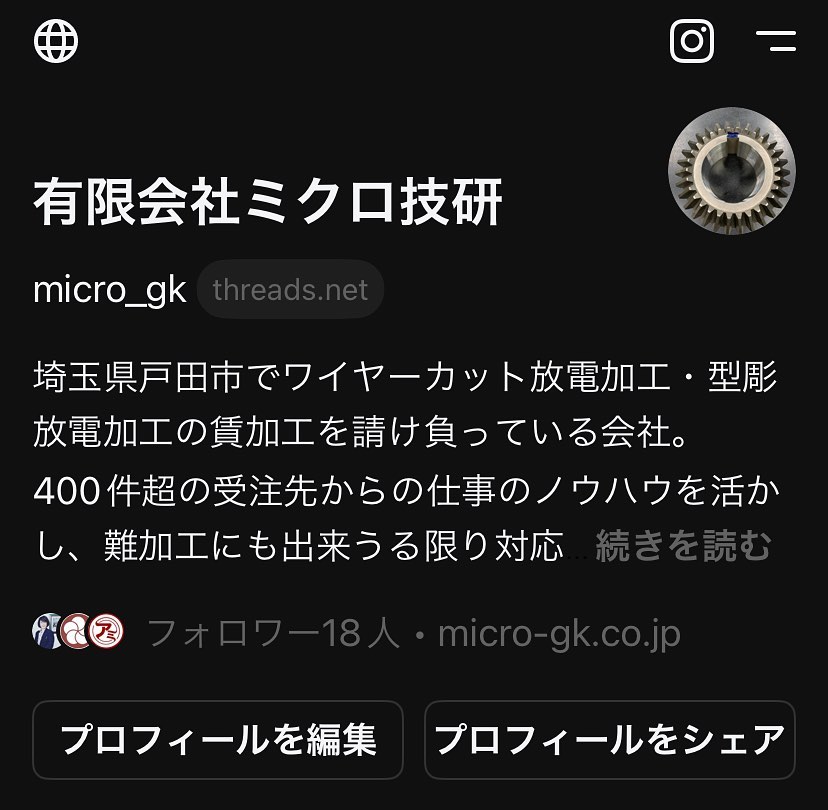

Threads使い始めてみました。どう使うかは…?試行錯誤してみます #threads #ミクロ技研 #戸田市#ワイヤーカット

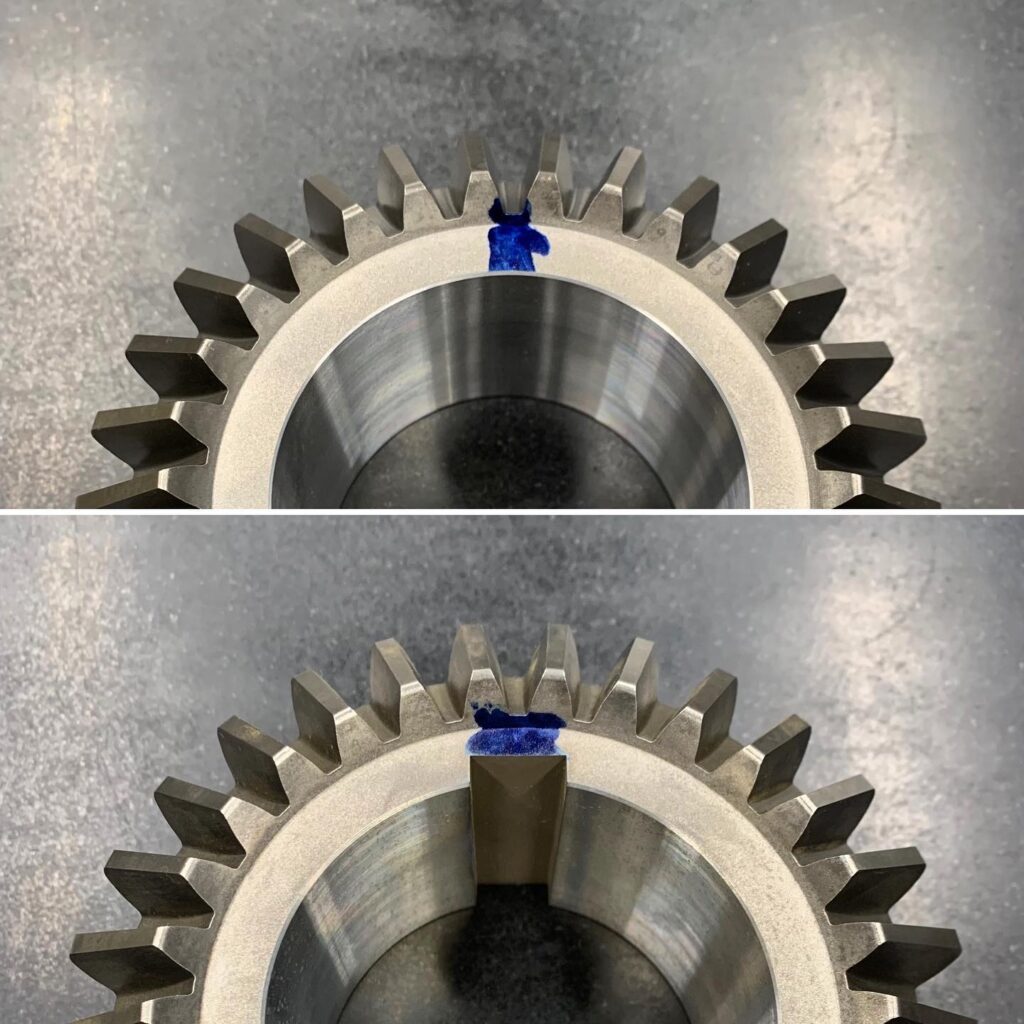

マイタギヤへのキー溝追加工のご依頼。歯車の谷部分にキー溝が来るようにとのご依頼です。簡単な方法だと「けがき線」を入れ「けがき線」に合わせて回転させて…という方法がありますが、キー溝は中心の穴との平行度も大切ですよね。軸穴の垂直を出しつつ「...

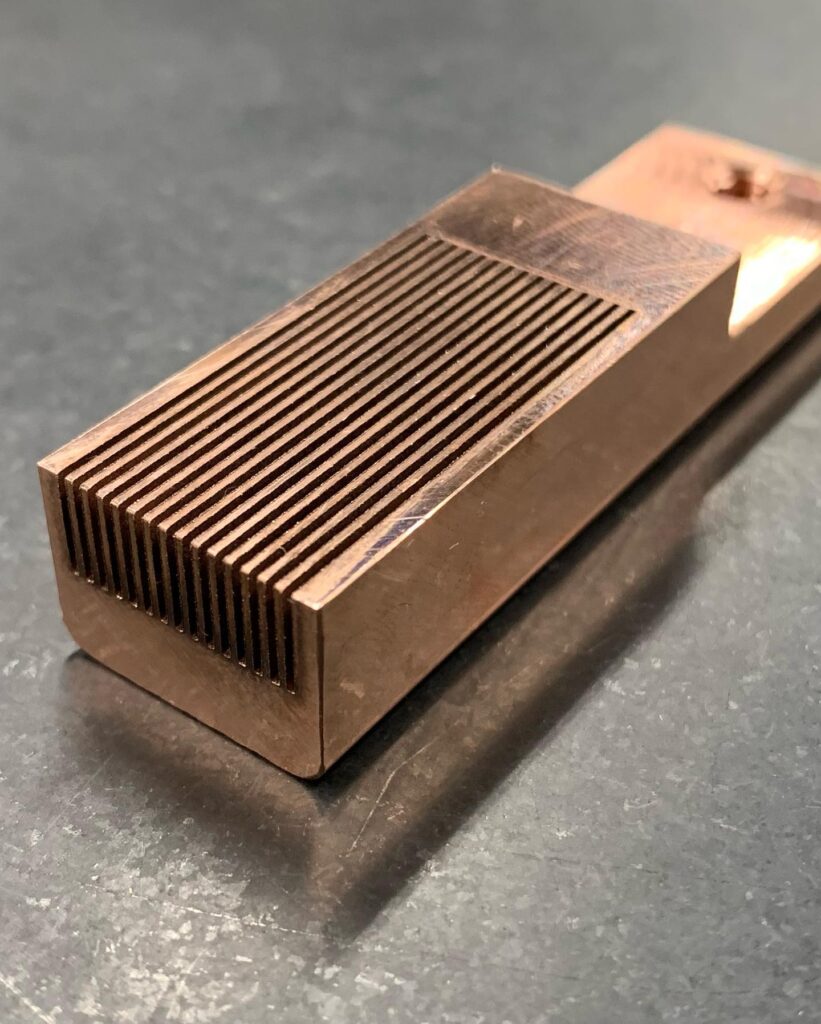

銅素材への放電加工溝幅0.5mm 長さ30mm 深さ6mmの溝を15本加工しました。溝幅が細く電極の加工が難しいのと、電極の摩耗が激しい銅素材への放電加工がなかなか苦労しました。 時間は掛かりましたが良い精度の品物が出来上がりました。 #型彫放電加工 #ワイ...

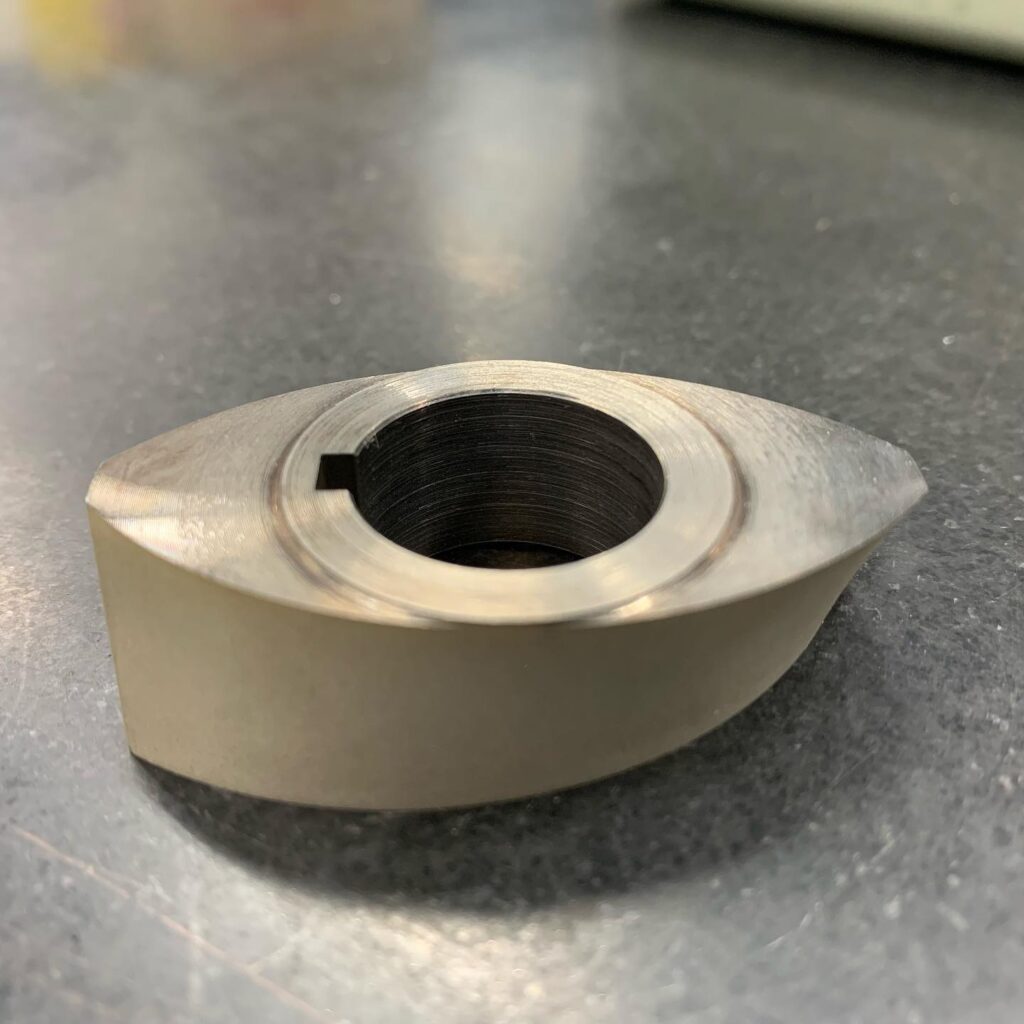

上面と下面の形状が「ねじれている」加工です。形状は同じなのですがねじれています。コレもなかなか難しい加工なんです。まずCAD/CAMが対応していないとプログラムが作れません。そして機械が対応していないとワイヤーの断線が多発して加工が出来ません。...

上面が円、下面が長円のスプールブッシュの加工です。長さ170mmの円柱に下穴を加工してワイヤーカット放電加工機で加工しています。 #上下異形状 #ワイヤカット #三菱電機 #ワイヤーカット放電加工 #ミクロ技研 #埼玉県戸田市
