ワイヤーカット加工で製作しました。microの文字が消えます。

microの文字が消えます。
以前ワイヤーカット加工で製作したものですが、動画のクオリティが低かったので撮り直しました。

2017年1月放送のガイアの夜明けのオープニングなどで使って頂きました✌??

#ミクロ技研 #ワイヤー放電加工 #マジックメタル #magicmetal #戸田市 #ガイアの夜明け #文字が消える #ワイヤーカットサンプル

Webサイト修整

ここ数日でWebサイトの細かな修整をしています。
言い回しだったりSEO対策用のKeywordが各ページ毎にバラバラだったりしたのを修整しました。
自分で理解していてもお客様目線で解り易く、読み易くというのはなかなか難しいものです。

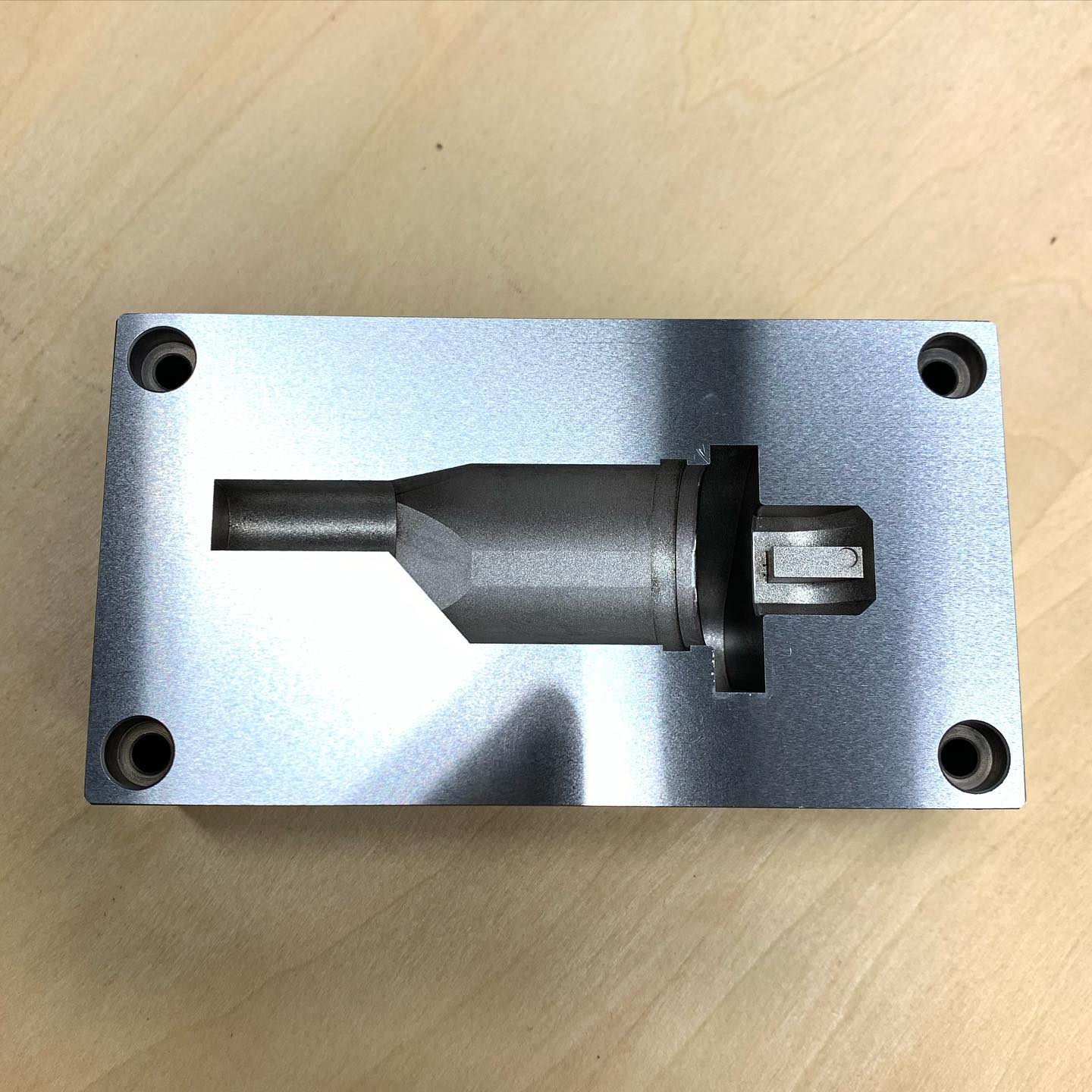

部品の検査をする為のケースの型彫放電加工です。

部品の検査をする為のケースです。
ワイヤーカット加工で電極を製作し型彫放電加工しました。

自ら電極を設計製作し、放電加工も出来るからこそ複雑な形状も加工出来ます。
是非弊社にお任せ下さい。

#型彫放電加工 #型彫放電 #三菱電機 #edm #ミクロ技研 #ワイヤーカットサンプル

放電加工に使った電極群はワイヤーカットで製作しました。

放電加工に使った電極群をワイヤーカット加工で製作しました。
複雑な形状で社内での製作が無理だった為、それぞれの形状毎に電極を製作して分割で放電加工しました。

#型彫放電加工 #型彫放電 #三菱電機 #ミクロ技研 #ワイヤーカットサンプル

φ176mmの円柱をワイヤーカット加工で斜めにスライスしました。

φ176mmの円柱をワイヤーカット加工で斜めにスライスしました。

1枚目が加工し始めた写真。
・
2枚目は1stCutが終わって不要部分を取り除いた写真。
・
3枚目は仕上げ加工まで終えた状態の写真。

お客様で全加工の予定だったものが円柱自体が傾斜していて見た目以上に切削加工では複雑な為、ワイヤーカットで傾斜した円柱を切り出し、更にスライスしました。

#ミクロ技研 #ワイヤーカット放電加工 #ワイヤーカット #ワイヤーカット加工 #ワイヤーカット放電 #スライス加工 #三菱電機 #ワイヤーカットサンプル

波形の刃物の全周をワイヤーカットで加工しました。切れ味抜群、刃も丈夫です。

ワイヤーカット加工で製作した波形の刃物です。
詳しくは載せられませんが工場などで食品をスライスする際に使用なさっています。
斬れ味・持ち、共にかなりハイレベルに仕上がっています。

#ワイヤー加工機 #ワイヤーカット #ワイヤーカット放電加工 #ワイヤーカット放電加工機 #三菱電機 #ミクロ技研 #戸田市 #波刃 #ワイヤーカットサンプル

上下異形状の加工品です。ワイヤーカット加工機での加工です。

ワイヤーカット加工で製作した上下異形状の加工品です。
上面は円・下面は三角に加工機のヘッドをそれぞれ別々に動かして加工します。
・
弊社ではこの上下異形状やテーパー加工を得意としています。

#ワイヤーカット放電加工 #上下異形状 #ミクロ技研 #三菱電機 #ワイヤーカット #ワイヤーカットサンプル

外径φ2内径φ0.9のパイプの全長を指定寸法に詰め、内径をφ0.9mm +0.02〜+0.04も公差に収まるようにワイヤーカット放電加工機で内径を仕上げました。

外径φ2内径φ0.9のパイプの全長を指定寸法に詰め、内径をφ0.9mm +0.02〜+0.04も公差に収まるようにワイヤーカット放電加工機で内径を仕上げました。

最後に先端部に幅0.5の溝加工をしてあります。

#ワイヤーカット放電加工機 #ワイヤーカット #ワイヤーカット放電 #ミクロ技研 #三菱電機 #ワイヤーカットサンプル

先日来の加工がやっと終わりました。型彫放電加工機での放電加工品です。

先日来の加工がやっと終わりました。
粗加工と最終加工面の粗さの違いです。
最終的にはRz12.5の面粗度で納めさせて頂きました。

#型彫放電加工 #型彫放電 #三菱電機 #ミクロ技研 #型彫放電サンプル

フライスで掘り込み等の加工をして頂いた物を熱処理後ワイヤーカット放電加工でくり抜きました。

フライスで掘り込み等の加工をして頂いた物を熱処理後ワイヤーカット放電加工でくり抜きました。

ご覧頂いている薄い繋ぎ部分は0.24mmです。

ガッツリ取ってしまうと変形が出て製品にならないので変形を出さない様に、かつ早く加工するのがポイントです。

#ワイヤーカット放電加工 #ワイヤーカット加工 #ミクロ技研 #山田精機　#ワイヤーカットサンプル
