既製品のスプロケットからの切り出し加工

中心穴と写真上の丸穴とで回転位置を出し指定された角度で切り抜いています。

#ワイヤーカット #ワイヤーカット加工 #ミクロ技研 #三菱電機 #埼玉 #戸田市

日本建築の「追っかけ継ぎ」をアレンジしてワイヤーカット加工の見本を製作してみました。

本来は木材同士をつなぐ方法で、左右同じ形の物を作って繋ぎますが、今回は一部にテーパー加工をプラスして少し難易度…

見本製作として、日本建築で用いられる「追掛大栓継ぎ」の変形版をワイヤーカット加工で再現してみました。

機械でやっても結構難しい?

#追掛け大栓継ぎ #追掛大栓継 #ワイヤーカット加工 #ミクロ技…

切削加工で削り出された角隅部の逃げ加工のご依頼。
幅1mmn全長170mmの逃げなので放電加工で加工しました。

#型彫放電加工 #型彫放電加工機 #三菱電機 #ミクロ技研 #埼玉県 #戸田市 #角隅

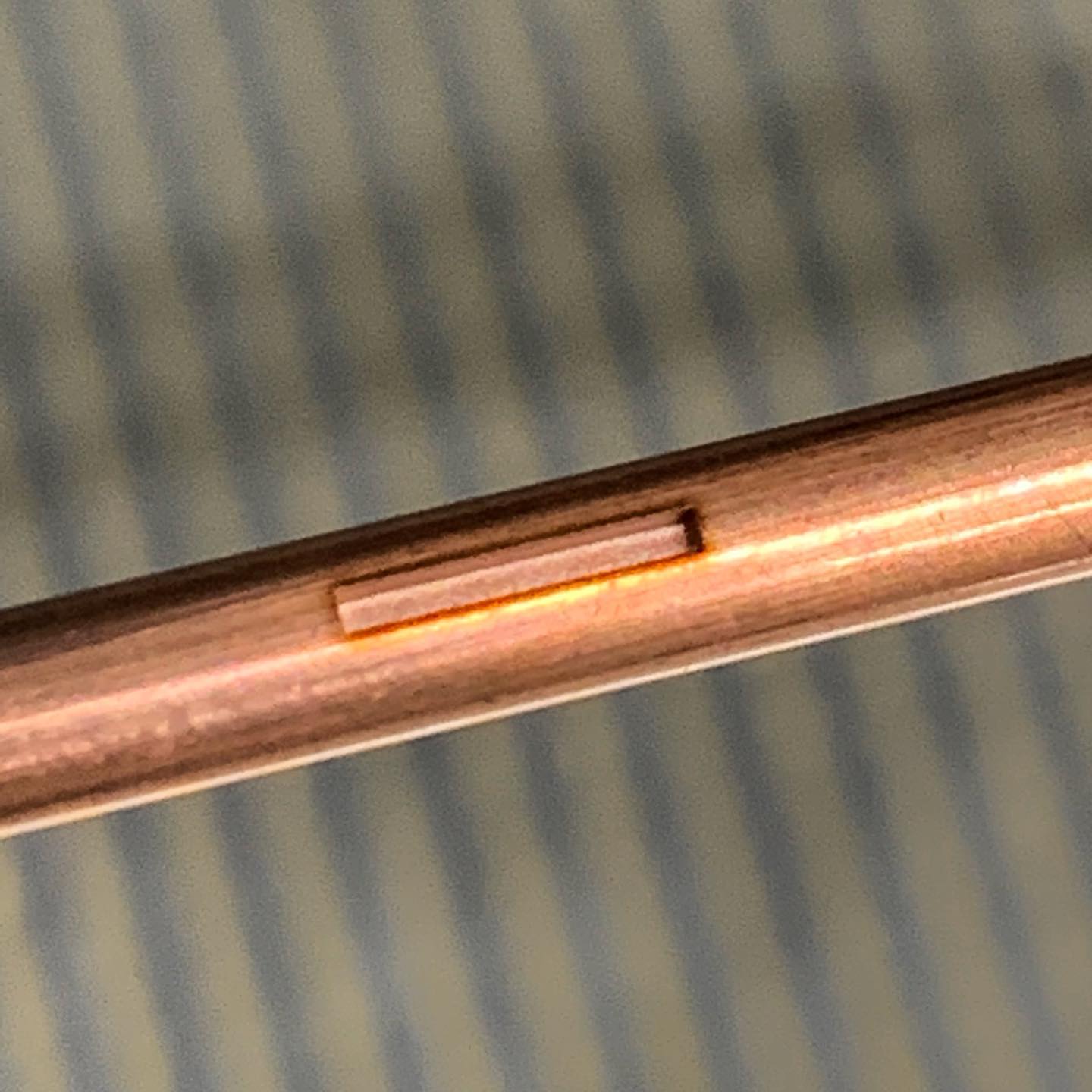

素材の耐久試験用の傷を指定の寸法で付けています。
今回は銅線に長さ5mm巾0.5mm深さ0.5mmという指定です。

#三菱電機 #放電加工機 #edm #ミクロ技研 #埼玉県 #戸田市 #mits…

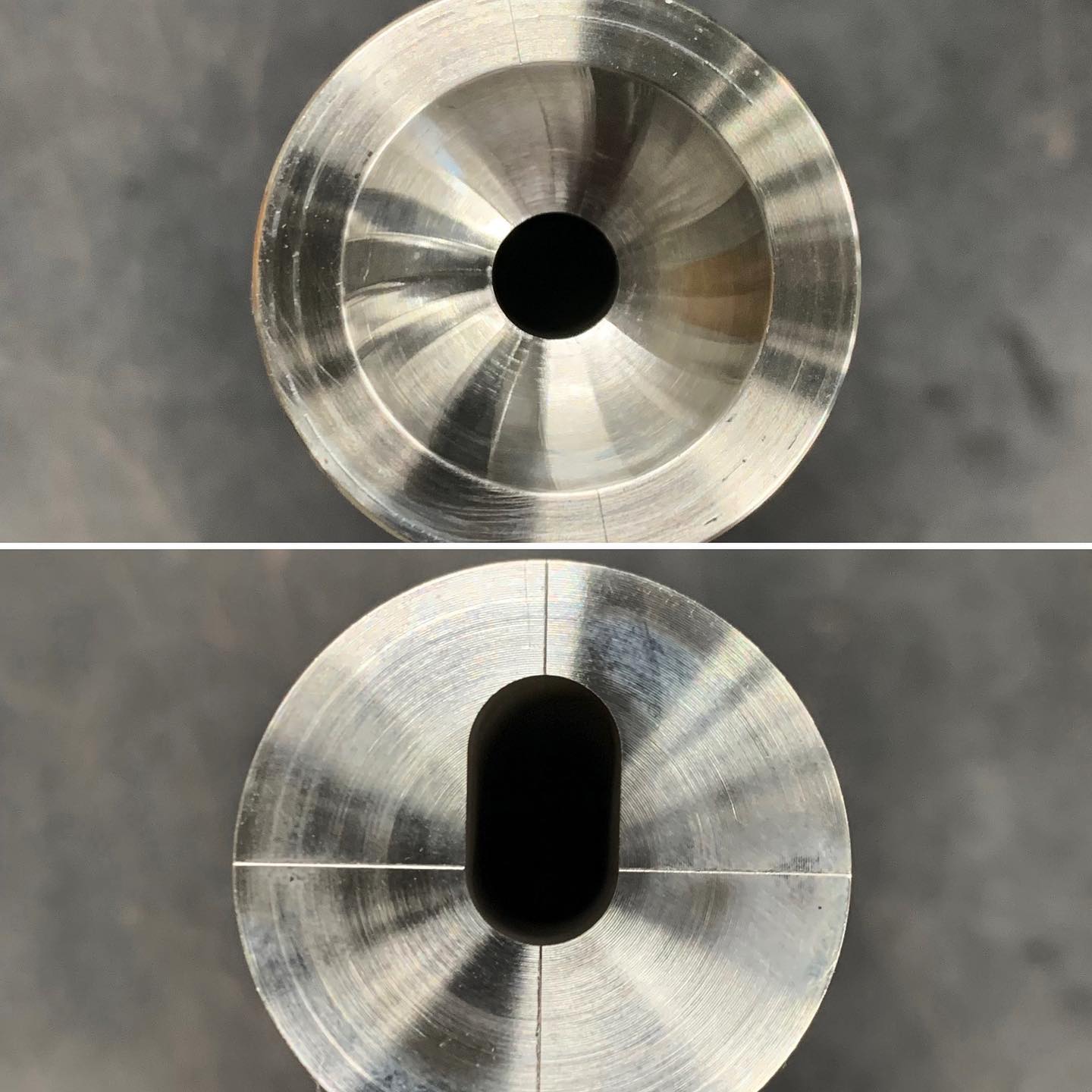

上面が円、下面が長円のスプールブッシュの加工です。
長さ170mmの円柱に下穴を加工してワイヤーカット放電加工機で加工しています。

#上下異形状 #ワイヤカット #三菱電機 #ワイヤーカット放電加…

素材の耐久試験用の傷を指定の寸法で付けています。
今回は銅線に長さ5mm巾0.5mm深さ0.5mmという指定です。

#三菱電機 #放電加工機 #edm #ミクロ技研 #埼玉県 #戸田市 #mits…

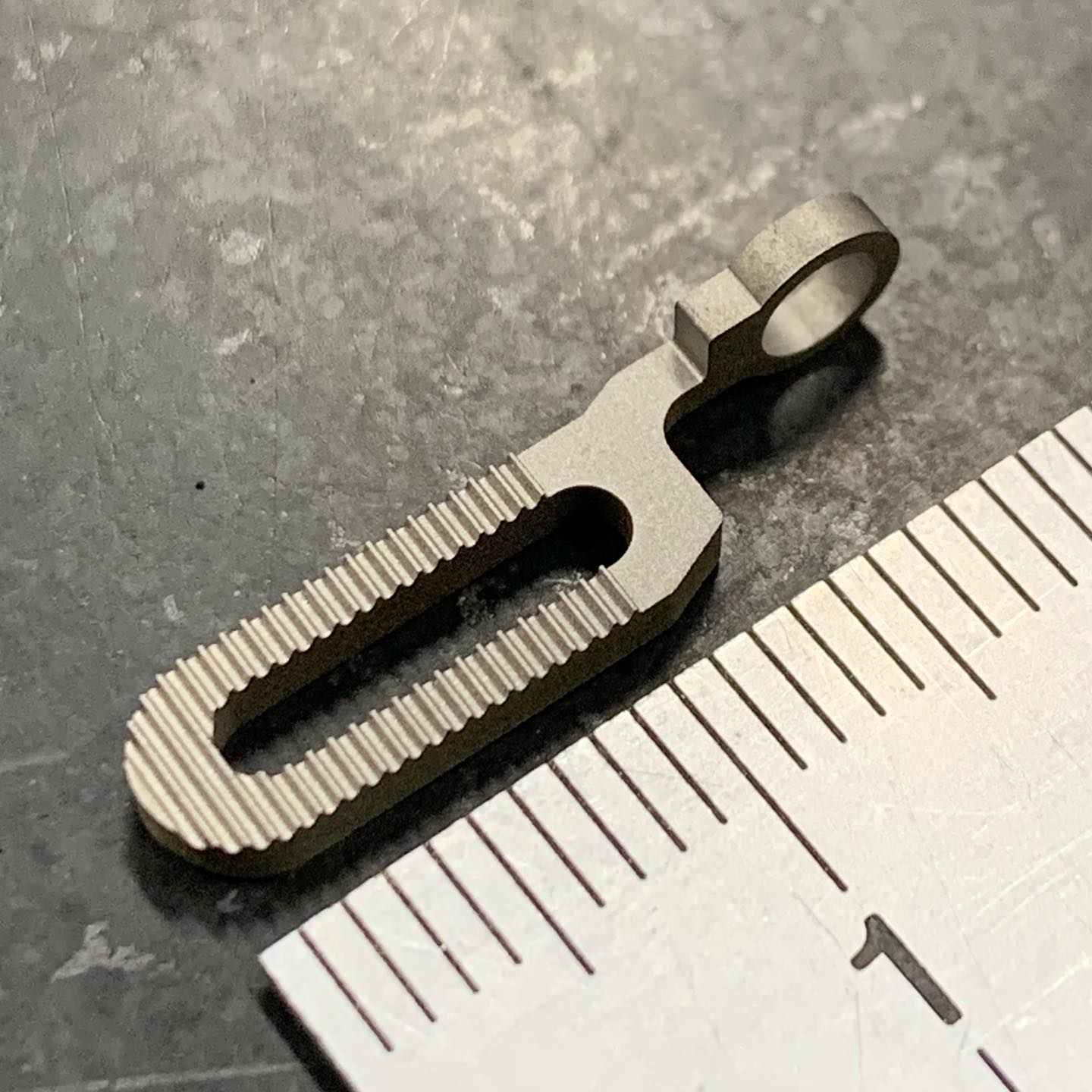

ピッチ0.5mmのラックギヤを含めたワイヤーカットによる全加工。
丸穴はφ3.0±0.005で仕上がっています。

#ミクロ技研 #放電加工 #埼玉 #ワイヤーカット放電加工
#ワイヤー加工 #三…

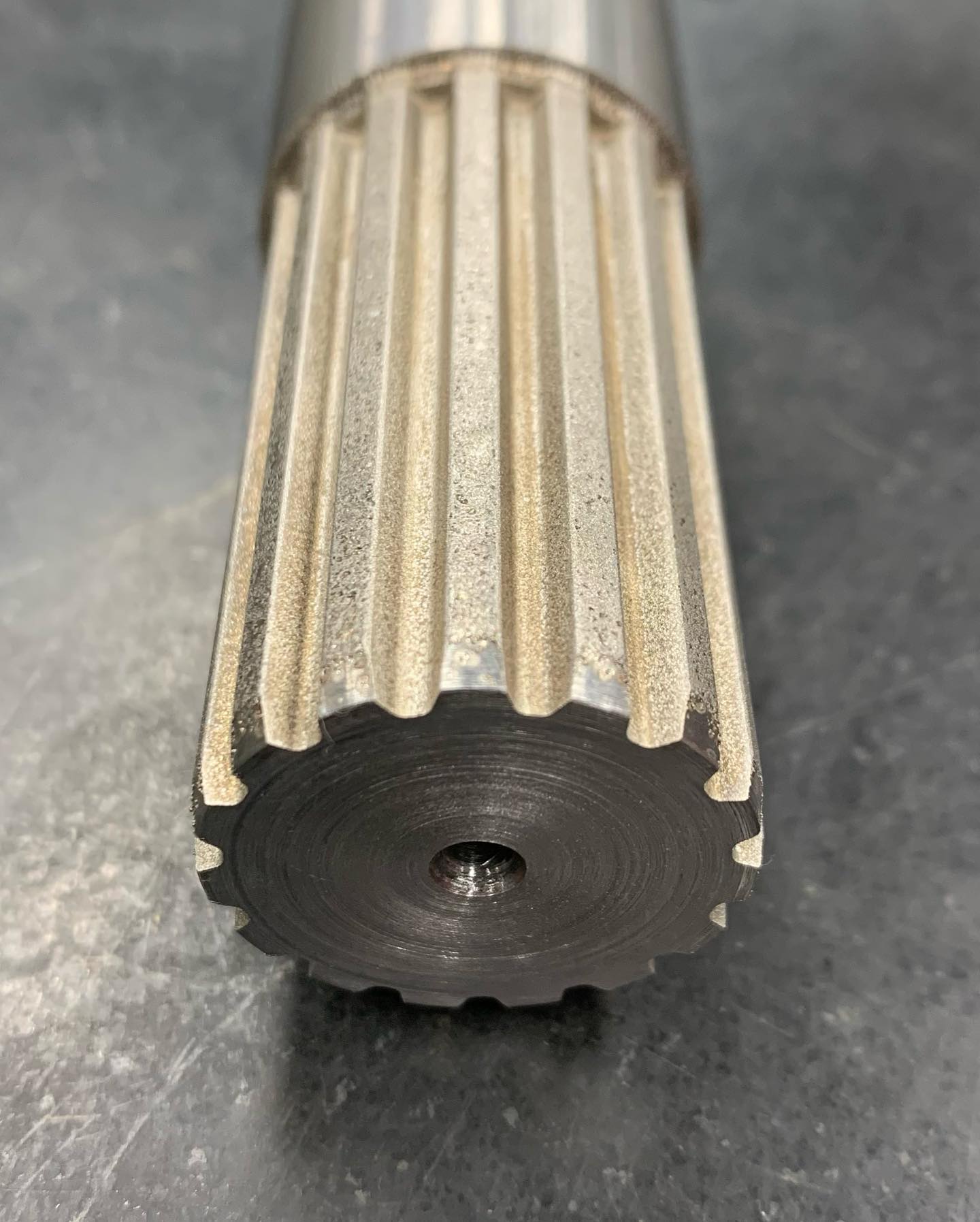

旋盤加工された軸にスプライン形状を型彫放電加工しました。

イレギュラーな寸法の歯車形状は歯切り盤で無く放電加工で加工する事も可能です。

#三菱電機 #放電加工機 #edm #ミクロ技研 #埼玉県…

細穴放電加工機でφ0.8mmの下穴を開けたピンに2.35*4.00の角穴をワイヤー放電加工機で加工しました。
・
穴公差は-0,+0.02です。

#三菱電機 #ワイヤーカット #edmwirecu…

全長90mmのピンにφ0.8mmの電極で貫通穴を開けました。
これからこの穴をスタート穴にして角穴の加工をします。

#三菱電機 #放電加工機 #edm #ミクロ技研 #埼玉県 #戸田市 #MITS…

SUS 316L の筒に8箇所の横穴をワイヤーカットで加工しました。

加工前と加工後の写真

#三菱電機 #ワイヤーカット #edmwirecut #edmwire #ミクロ技研 #埼玉県 #戸田…

ダイヤフラム金型部品
右が放電加工前で左が加工済品
Rz1.5の面祖度でなかなかの仕上りに出来ました！
これも電極製作のマシニング屋さんの腕ですね！うちは放電だけね！

三菱電機 #放電加工機 #e…
